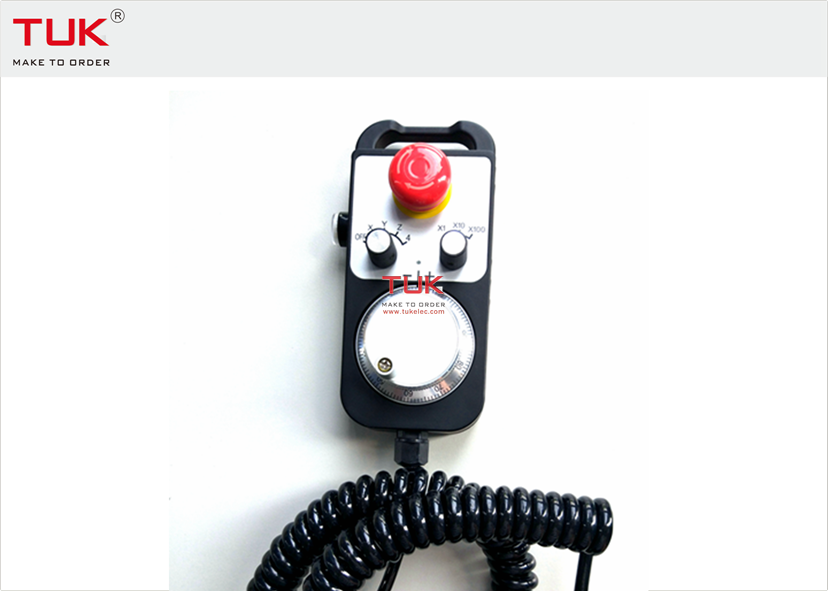

手搖脈沖發生器簡介：

手搖脈沖發生器，也稱電子手輪, 手動脈波發生器、手脈、手輪、MPG、手持盒、手持單元等。

手輪全稱手動脈沖發生器，使用光電編碼器。主要用于數控機床：立式加工中心、臥式加工中心、龍門加工中心等數控設備，如造型新穎，移動方便，抗干擾，帶載能力強；全塑料外殼，絕緣強度高，防油污密封設計；具備X1，X10，X100三檔倍率，可實現4軸倍率切換；具備控制開關、急停開關可選，人性設計，便于操作。

手搖輪脈沖是電子手輪也稱為手動脈沖發生、手脈、手搖脈沖發生器等。用于數控機床、印刷機械等的零位補正和信號分割。當手輪旋轉時，編碼器產生與手輪運動相對應的信號。通過數控系統選定坐標并對坐標進行定位。

外殼采用高強材料耐沖擊，屏蔽編織網信號傳輸線抗干擾、進口PU外皮耐磨耐油。編碼器采用非接觸性光學檢出結構，百萬次使用后精度不變。機器后附磁鐵，配有掛鉤，安裝方便，適用于各種CNC數控系統機床和自動化設備，獨具特色，可與多種品牌數控系統兼容。

手搖脈沖發生器用途：

手搖脈沖發生器是一個用來對軸進行人工定位的通用型脈沖發生器。它主要用于在處于設置模式下的NC機械工具上對軸進行定位。每轉可以為位于電子手輪的輸出端上的用戶提供100或25個方波脈沖。這些電子手輪的另一個輸出可以使控制系統檢測到運動的方向。這些手輪具有不同的脈沖率和各種輸出級，它們可以用于目前所有的控制裝置中。

手搖脈沖發生器特點：

◆手輪采用進口編碼器，手感好，使用壽命長，齒位清晰

◆具有倍率顯示1X，10X，100X；具有軸選顯示X，Y，Z，4

◆手搖脈沖發生器具有電源開關鍵，正轉、反轉、連續、顯示清零四個按鍵，手輪使能按鍵，手輪開啟鍵

◆手輪開啟鍵：當按住手輪開啟鍵，再搖動手輪，手輪才有效果，否則，搖動手輪，不起作用

◆所有按鍵和軸選開關，倍率開關，都采用防水結構設計，防塵，防水，使用壽命長

◆傳輸距離遠，空曠40米能穩定操作；能穿透15CM的水泥墻，正常使用

◆具有信號強度顯示，指示信號連接質量

◆具有電池低電壓告警，提示用戶更換電池

◆采用2節5號電池工作，采用低功耗設計，正常情況下，能使用2個月

手輪常見故障及排除方法

1、 用手搖輪各軸出現抖動現象。原來為手輪盒內的線路板有問題，更換損壞元器件

2、 手搖輪有時好用有時不好用，沒有規律，原來是手輪內部或手輪延長線的阻值太大，

更換備用線問題解決

3、 手搖輪反應不靈敏，出現嚴重的脈沖丟失現象，原來是插頭連接處的插針沒到位

4、 手搖輪不能用，原來為信號線的小插頭A/B即X1/X2插反了

6、 手搖輪不能用或手搖輪出現脈沖丟失現象，信號電纜6FX2002-4AA21-0xx0，出現斷線或虛接。
